Грузовые контейнеры: типы, конструкция, применение

Контейнерные перевозки не только самый современный вид транспортировки грузов, но и наиболее экономичный. Их используют и во внутреннем сообщении, и в международном. Грузовой контейнер (container – англ. «вместилище, сосуд») представляет собой стандартную емкость для бестарной перевозки грузов разными видами транспорта и одновременно является тарой, местом хранения груза и единицей транспортного оборудования многократного использования. Cтандарт ИСО 830-1981 под грузовым подразумевает контейнер:

– достаточно прочный, для того чтобы его можно было многократно использовать;

– специальной конструкции, чтобы без промежуточной разгрузки было удобно перевозить груз одним или несколькими видами транспорта;

– снабженный приспособлениями для его быстрой перегрузки, в частности передачи с одного вида транспорта на другой;

– изготовленный таким образом, чтобы его легко было загружать-разгружать;

– имеющий внутренний объем 1 м³ (35,3 куб. футов) или более.

Как следует из определения, грузовой контейнер используется в качестве съемного органа (кузова) транспортных средств (автомобилей, вагонов, судов, самолетов и др.), который приспособлен для механизированной погрузки-выгрузки и перегрузки с одного вида транспорта на другой. Размеры и вместимость контейнеров соответствуют грузоподъемности и габаритным размерам транспортных средств, прочность и конструкция обеспечивают сохранность грузов при перевозке одним или несколькими видами транспорта в течение установленного срока службы. Эксплуатация контейнеров возможна в диапазоне температур от –60 до +70 °С.

Контейнер типа open side оснащен боковыми дверями

Независимо от назначения все контейнеры стандартизованы по массе брутто, габаритным размерам, присоединительным размерам, а также по конструкции устройств для крепления их на подвижном составе железнодорожного и автомобильного транспорта и к захватным органам погрузочно-разгрузочных машин. Это позволяет осуществлять смешанные перевозки разными видами транспорта, реализуя известный в логистике принцип «от двери до двери» (door-to-door) с минимальными затратами времени и средств.

Существует ряд типов контейнеров, которые различаются как по размерам и грузоподъемности, так и по видам перевозимых и хранящихся в них грузов, но в основе классификации лежит деление на универсальные и специализированные контейнеры.

Универсальные контейнеры. Термин «универсальный» применим для контейнеров любого типа, не использующихся для перевозки воздушным транспортом и не предназначенных первоначально для перевозки особых видов грузов, например грузов, требующих регулируемого температурного режима, жидкостей или газов, сухих сыпучих материалов. Универсальный контейнер общего назначения представляет собой полностью закрытый, пылеводонепроницаемый стальной «ящик» сварной конструкции. Он состоит из несущего каркаса, связанного по всем углам фитингами, и обшивки и предназначен для перевозки и хранения грузов широкой номенклатуры. Контейнер оснащен крышей, боковыми и торцовыми стенками из гофрированного железа, достаточно жесткими, чтобы выдержать возможные нагрузки и удары. По крайней мере в одной торцовой стенке находятся двери. Элементы каркаса – угловые стойки торцовой и дверной рам, поперечная и продольная балки – выполнены из профилей с толщиной полок 3...6 мм. Двустворчатая дверь универсального контейнера раскрывается по всей ширине и высоте контейнера. Ее створки оборудованы штанговыми кулачковыми запорными устройствами прижимной конструкции, благодаря чему створки открываются на 270°. В полностью открытом состоянии створки плотно прилегают к наружным боковым стенкам контейнера, что исключает возможность их повреждения в процессе погрузки-выгрузки. Для герметизации дверных створок используются уплотнения лабиринтного типа, предотвращающие попадание влаги внутрь. Конструкция запорных устройств исключает возможность самопроизвольного открытия двери под действием вибраций и других нагрузок, возникающих в процессе эксплуатации.

Безопасность грузов обеспечивают специальные замки и пломбы

Для обеспечения сохранности грузов при перевозке и хранении на запорное устройство контейнера вешают пломбу. Открыть дверные створки при опломбированном (опечатанном) запорном устройстве, снять и установить пломбу на прежнее место невозможно, не повредив ее. В настоящее время для опломбирования запорных устройств используют механические самозапирающиеся пломбы и электронные, управляемые магнитными картами, клавишными вводными устройствами и внешними кодирующими панелями. Особенность электронных пломб в том, что они снабжены встроенной «памятью», доступной исключительно для установщика пломбы. Регистратор состояния электронной пломбы заносит в эту «память» все случаи открытия дверных створок в режиме реального времени. Электронные пломбы также могут иметь охранный радиомаячок и сигнализатор проникновения.

Универсальные контейнеры в зависимости от величины, массы брутто и конструкции подъемных строповочных устройств (ГОСТ 18477) делятся на три типа: крупнотоннажные – массой брутто от 10 т и выше с угловыми фитингами; среднетоннажные – массой брутто от 2,5 до 10 т с рымными узлами; малотоннажные – массой брутто менее 2,5 т с рымными узлами. На железных дорогах России и стран СНГ, в том числе в смешанном железнодорожно-водном сообщении, чаще всего используются контейнеры среднетоннажные грузоподъемностью брутто 3,0 и 5,0 т. Основные характеристики их приведены в табл. 1.

Типы и основные размеры крупнотоннажных универсальных контейнеров регламентированы стандартом ИСО 668 «Грузовые контейнеры. Наружные размеры и максимальная масса брутто» и ГОСТ 18477 «Контейнеры универсальные. Типы, основные параметры и размеры». Согласно этому документу на международных транспортных линиях используются контейнеры грузоподъемностью брутто 30 т (типы 1А, 1АА), 25 т (типы 1В, 1ВВ), 20 т (типы 1С, 1СС) и 10 т (тип 1D) с единым поперечным сечением 2 438 х 2 438 мм (для типов 1А, 1В, 1С и 1D) или 2 438 х 2 591 мм (для типов 1АА, 1ВВ, 1СС) и длиной соответственно 12 192, 9 125, 2 991 мм. Их минимальные внутренние размеры определены стандартом ИСО 1894: ширина 2 330 мм (при высоте контейнера 2 197 мм) или 2 250 мм (при высоте 2 591 мм). Среди универсальных крупнотоннажных контейнеров общего назначения наибольшее распространение получили:

– 20-футовые стандартные контейнеры (dry freight);

– 40-футовые стандартные контейнеры (dry freight);

– 40-футовые контейнеры типа high cube (увеличенной высоты и вместимости).

Рефрижераторные контейнеры

В России чаще всего используется 20-тонный контейнер типа 1С.

К контейнерам особого назначения относятся универсальные контейнеры, имеющие конструктивные особенности, либо для облегчения укладки груза и выгрузки иначе, чем через двери в одном торце, либо для других особых целей, например вентиляции. Существуют следующие типы контейнеров особого назначения:

– закрытый вентилируемый – аналогичен контейнеру общего применения, но специально предназначен для транспортировки грузов, требующих естественной или принудительной вентиляции;

– контейнер, открытый сверху (типа оpen top) (ИСО 1496/1) – сходен во всех отношениях с контейнером общего назначения, за исключением того, что у него вместо жесткой крыши имеется гибкий раздвижной или съемный чехол, сделанный, например, из брезента или пластика (иногда армированного) и обычно поддерживаемый откидными или съемными балками. Аналогичные контейнеры выпускают также совсем без крыши. Они могут иметь откидные или съемные верхние торцовые поперечные элементы над торцовыми дверями. Контейнер общего назначения с открывающейся крышей может использоваться для тех же специальных целей, как и открытый сверху контейнер;

Одна машина может перевозить сразу несколько трехтонников

– контейнер с открывающимися боковыми стенками (типа оpen side) – боковые стенки выполнены в виде дверей с такими же запорными устройствами, как и в торцовых дверях;

– контейнер-платформа (platform, ИСО 1496/5) – выполнен в виде грузовой платформы, не имеющей верхней рамы, но той же длины и ширины, что и основание контейнера данной серии. Он оборудован верхними и нижними угловыми фитингами, расположенными (в плане) так же, как и на других контейнерах, таким образом, чтобы для их подъема и закрепления можно было использовать стандартные грузоподъемные приспособления. Существуют также контейнеры, выполненные на базе платформы и в других вариантах конструкции (типа flatrack), например без жестких боковых стенок или заменяющих их рам, способных выдерживать статическое или динамическое усилие, которое может нести или передавать боковая стенка контейнера общего назначения; без торцовых стенок или со складывающимися стенками и др. Основными достоинствами этой тары является то, что груз надежно защищен от атмосферных осадков, а грузовые операции выполнять быстрее и легче, поскольку не мешают стенки контейнера.

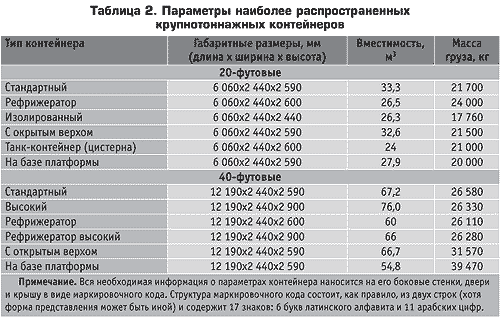

Контейнеры перечисленных выше типов могут быть и 20-футовые, и 40-футовые (основные параметры приведены в табл. 2).

Контейнер для сыпучих грузов

Универсальные контейнеры используют в основном для тарно-штучных грузов широкой номенклатуры, укрупненных грузовых единиц и мелкоштучных грузов без тары в первичной упаковке или в облегченной таре. В них перевозят продовольственные и промышленные товары, домашние вещи граждан, некоторые виды скоропортящихся и опасных грузов. Перечень этих грузов и условия перевозок предусмотрены соответствующими правилами перевозок.

Из сырья животного происхождения к перевозке в контейнерах на общих основаниях допускаются лишь упакованные в двойную мягкую тару невыделанные шкуры домашних и диких животных в консервировке пресно-сухим способом; пушнина перевозится без исследования на сибирскую язву. Жидкие грузы разрешается перевозить в контейнерах только в мелкой расфасовке – бутылках, банках вместимостью не более 1 л, упакованными в облегченную тару (обрешетки, картонные коробки). Ряд подготовительных мер применяется и при транспортировке некоторых других грузов. Так, перед погрузкой запасных частей, метизов и иных предметов аналогичного назначения грузоотправитель обязан применять плотную бумагу, чтобы предохранить внутреннюю поверхность контейнера от загрязнений и повреждений. Не допускается перевозка в универсальных контейнерах грузов зловонных, загрязняющих стены и пол контейнера, а также стружки, лома цветных и черных металлов.

...а перегружается аналогично обычному универсальному контейнеру

Специализированные контейнеры. Специализированные контейнеры служат для перевозки и временного хранения грузов ограниченной номенклатуры или отдельных видов – сыпучих, жидких, скоропортящихся или чувствительных к температуре, опасных. Помимо прочего эта группа подразделяется и по соответствующим физико-механическим и прочностным характеристикам контейнера, например по типу материала, из которого он изготовлен, способности поддерживать заданную температуру в определенных условиях, испытательному давлению и т. д. Специализированные контейнеры для нескольких однородных по своим свойствам грузов и одинаковым условиям транспортировки называют групповыми (ГОСТ 19417).

По конструкции специализированные контейнеры делятся на три типа: жесткие, мягкие и комбинированные. Специализированные контейнеры жесткой конструкции изготавливают из деревянных и металлических или только металлических элементов (сталь, алюминий). В последние годы все более широко используют мягкие (эластичные) контейнеры (ГОСТ 21045), преимуществами которых являются компактность при перевозке в порожнем состоянии, меньший коэффициент тары, чем у контейнеров из алюминия, и простота исполнения.

Изотермический контейнер (по ИСО 1496/2) – это контейнер с изолированными стенками, дверями, полом и крышей, которые ограничивают теплообмен между внутренним пространством контейнера и внешней средой. Термоизолированным называется изотермический контейнер, использующийся без холодильных и/ или отопительных установок.

Рефрижераторный контейнер с восполняемым хладагентом представляет собой изотермический контейнер, имеющий в качестве хладагента сухой лед (с регулируемой или нерегулируемой возгонкой) или сжиженные газы (с регулируемым или нерегулируемым испарением). Такой контейнер не требует наружного источника энергии или подачи горючего. Рефрижераторный контейнер с машинным охлаждением или отоплением оснащают холодильной установкой (механический компрессор, абсорбционная установка и т. п.) или обогревательным устройством.

Контейнер-цистерна, или танк-контейнер (tank container) (по ИСО 1496/3), включает в себя два основных элемента – цистерну (или цистерны) и каркас (рамные элементы), соответствующие требованиям международного стандарта ИСО 1496/3. За рубежом контейнеры-цистерны (танк-контейнеры) выпускают и испытывают под надзором Регистра Ллойд (Lloid Register), что подтверждается соответствующим сертификатом, оформляемым на каждую цистерну. По состоянию на начало 2002 г. 90% выпускаемых в России контейнеров-цистерн являются разработками НТЦ «Металлокомпозит» при ЦНИИ специального машиностроения. Центр разработал, испытал и запустил в серийное производство контейнеры-цистерны стандарта ISO (габарит 1СС) с цистернами из нержавеющих и углеродистых сталей для перевозки легковоспламеняющихся, ядовитых и химически агрессивных жидкостей и сжиженных газов (аммиак, углеводородные газы и др.) более 500 наименований. На сегодняшний день уже несколько крупных российских заводов приступили к серийному изготовлению контейнеров-цистерн для сжиженных газов ТКМ 5-25 вместимостью 25 м³. Выпуск и испытания ведутся под надзором Российского Морского Регистра Судоходства, что подтверждается его сертификатом (Российский Регистр и Регистр Ллойд, являясь членами Международной ассоциации классификационных обществ (MAКO), признают сертификаты друг друга). Для перевозки пищевых продуктов (подсолнечное масло, патока, этиловый спирт и др.) изготавливают цистерны с повышенными требованиями к обработке внутренней поверхности, оснащенные специальной сливно-наливной арматурой. К сожалению, на сегодняшний день массовый выпуск танков-контейнеров этого типа российские предприятия пока не освоили.

Грузы в контейнере со съемными стенками надежного защищены от атмосферных осадков

Контейнер для сыпучих грузов (bulk) представляет собой универсальный контейнер с верхними загрузочными и разгрузочными люками и служит для перевозки сыпучих грузов.

Ежегодное мировое производство новых универсальных контейнеров составляет около 400 тысяч. Разработки в области создания новых конструкций продолжаются, несмотря на то, что контейнеры представляют собой довольно простые и хорошо проработанные устройства. Недавно Комиссия Евросоюза предложила проект нового европейского интермодального контейнера EILU (European Intermodal Loading Unit), предназначенного для фидерных перевозок. Контейнер нового типа задуман как универсальное средство для транспортировки сухих грузов. Создатели предложили два варианта: контейнер первого типа вмещает 11 паллет длиной 1,2 м, расположенных вдоль; контейнер второго типа вмещает 6 паллет. Длина контейнеров обеих модификаций составляет 2,4...2,55 м (2 паллеты, расположенные одна за другом). Высота контейнера составит 2,67 м, что соответствует общепринятым стандартам и дает больше грузового пространства, чем контейнеры стандартов ISO 668 и ISO 669 первой серии. Новинку пока не рекомендуется использовать в трансокеанских перевозках. По оценке Еврокомиссии, внедрение контейнера такой конструкции позволит сократить объемы грузовых перевозок автотранспорта на 25%.
